Эта статья вышла в журнале "Домашний компьютер" №2 за 2008 год.

Двенадцать лет назад, в далеком 1996 году фирма Intel предложила стандарт ATX, который регулирует конструкцию корпусов, блоков питания и материнских плат персональных компьютеров. Стандарт оказался настолько удачным, что компьютерная индустрия до сих пор не сменила его на что-либо более современное. В корпусах формата ATX собраны самые разные компьютеры - от 4500-рублевых офисных машинок до многоядерных серверов с фантастической вычислительной мощностью. А благодаря возможности модернизации любой, даже самый скромный компьютер может превратиться в мощную современную машину, которая может все. Пожалуй, именно последнее обстоятельство и сделало формат ATX таким популярным - покупая свой первый домашний компьютер, мы стремимся получить максимум возможностей за минимальные деньги.

Ладно, первый компьютер мы успешно освоили и теперь нам потребовался второй. Снова волочим в дом большой железный ящик? Гм, да мы и для первого место с трудом нашли (конечно, это не про владельцев особняков :). Ноутбук? Хороша идея, но спроектировать ноутбук под себя нельзя, а выбрать подходящий не всегда удается. Мне, к примеру, нравятся недорогие модели IBM/Lenovo с верхним шестиклавишным блоком и матовым 15" экраном формата 4:3, потому что на них удобно работать с текстом. Ну и где они? Во всех магазинах стоит Acer с широким глянцевым экраном и мелким пикселем - как раз для счастливых обладателей 100% зрения...

Поэтому соберем новый системный блок по своему проекту, на основе стандарта. Наш первый компьютер был мощным и универсальным, а второй будет максимально удобным - мы ведь теперь точно знаем, что нам нужно от компьютера? Он будет маленьким и легким, чтобы его было просто переносить, экономичным и совершенно бесшумным, чтобы на нем можно было работать ночью и у него будет такая клавиатура, мышь и монитор, к которым мы привыкли. Конечно же, мы не оставим без внимания и бюджетную составляющую - постараемся заплатить за компьютер ровно столько, сколько он на самом деле стоит.

1. Введение в формат Mini-ITX

Формат Mini-ITX был предложен фирмой VIA в 2001 году и принят рынком как индустриальный стандарт. Чаще всего платы Mini-ITX встречаются в разного рода встраиваемых системах и тонких клиентах, реже - в компьютерах потребительского класса - на что есть свои причины, которые мы еще обсудим.

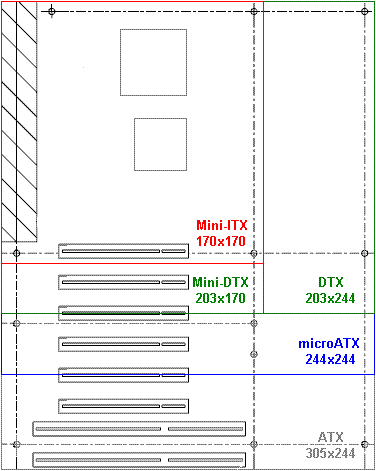

ATX microATX DTX Mini-DTX Mini-TIX Среди прочих маленьких форматов Mini-ITX интересен тем, что он полностью совместим с форматом ATX, благодаря чему плату можно установить в любой стандартный корпус, хоть в Big Tower, и подключить к стандартному блоку питания. Правда, смотреться она там будет несколько сиротливо, потому что ее размер - всего 17x17 сантиметров. Но встанет легко и работать - будет! Потому что формат Mini-ITX "изобретен" простым обрезанием формата ATX под 4 верхних крепежных отверстия, что находятся на уровне планки задних портов. Интересно, что обрезать плату ATX еще сильнее нельзя - тогда она не будет крепиться на 4 винта и конструкция уже не будет механически прочной. Поэтому Mini-ITX - это самый маленький формат, совместимый с ATX конструктивом. Все остальные совместимые стандарты, такие как Mini-DTX от AMD, хоть ненамного, но больше.

Разумеется, уменьшение размеров не проходит даром. На плате Mini-ITX оставлено место всего для одного слота расширения, обычно это наиболее востребованный PCI, реже PCI Express. Графика, естественно, интегрированная, слотов для памяти - хорошо, если два. А процессор ради удешевления и экономии места бывает впаян прямо в плату - лишь немногие платы Mini-ITX могут похвастаться наличием сокета.

Что можно сделать в таком усеченном формате? На удивление много - помимо знаменитого "компьютера для Word-а", в нем собирают домашние серверы, маршрутизаторы, телевизоры и мультимедиа-центры. Можно сделать даже игровой компьютер со средними характеристиками, если подобрать плату Mini-ITX под многоядерный процессор и внешнюю видеокарту. Так что почти любое специализированное решение - пожалуйста! Вот если мы собираем универсальный компьютер, который "и швец, и жнец, и на дуде игрец" - то тут действительно возникнут ограничения, потому что нам потребуется много разных слотов расширения.

На самом деле ограничение в один слот расширения возникает только при установке платы Mini-ITX в полноразмерный корпус. Но мы вовсе не обязаны поступать именно таким образом! Для Mini-ITX выпускаются малогабаритные корпуса, в которых слот PCI дублируется на райзер-карте. Поэтому два слота PCI - это нормальный максимум для компьютеров Mini-ITX, кроме самых маленьких. Кому этого не хватает - есть двухслотовые промышленные платы Adavntech под Core 2 Duo, где на штатном месте стоит PCI, а над ним PCI Express x16, который можно вывести наружу через еще один райзер. Так что при желании и Mini-ITX можно обвесить платами, как елку игрушками :).

Спрашивается, почему же платы Mini-ITX до сих пор не стоят во всех офисных и в доброй половине домашних компьютеров - именно так можно оценить рынок специализированных решений? Здесь определяющую роль играет соотношение цена/производительность. Mini-ITX сборки от VIA все еще продаются по цене 4000 рублей и выше, при том что процессоры VIA отнюдь не отличаются высокой производительностью. А более производительные процессоры Intel и AMD в этом формате являются "альтернативными", потому что платы под них выпускали только третьи производители по еще более высокой цене.

Чтобы переломить эту депрессивную ценовую установку и перевести формат Mini-ITX в категорию массового спроса, нужен производитель с устойчивым финансовым положением, который сможет долго держать низкую цену при изначально небольших объемах сбыта. VIA на это так и не решилась - роль локомотива взяла на себя Intel.

2. Материнские платы Intel Little Valley

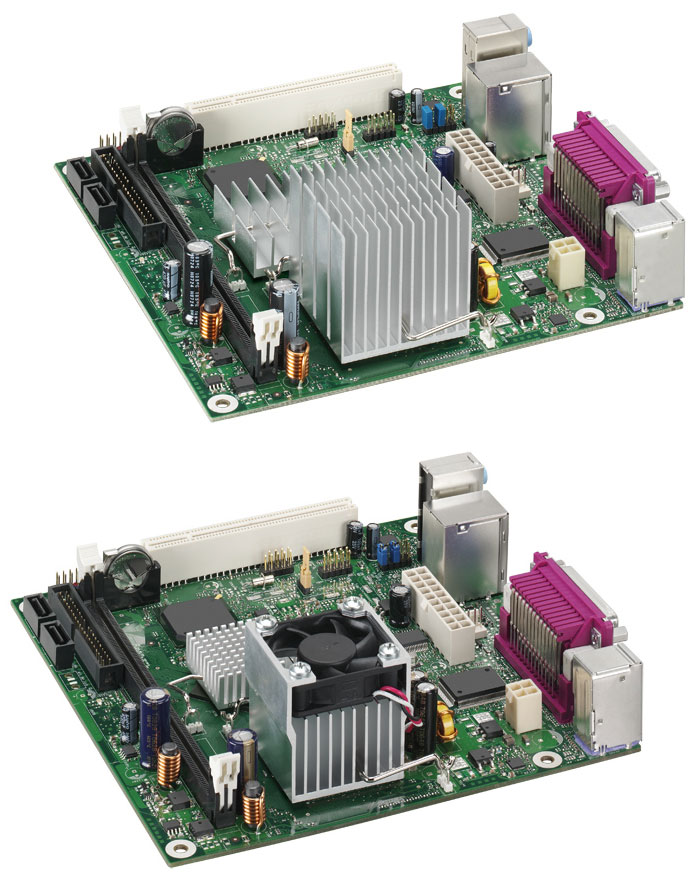

Встречаем материнские платы Intel Little Valley D201GLY и D201GLY2. Эти очень похожие платы выполнены по классическому для Mini-ITX дизайну - процессор впаян в плату и накрыт радиатором, так что для сборки компьютера остается поставить планку памяти, подключить периферию и питание. Поменять процессор нельзя, а радиатор - лучше не надо, потому что под ним стоит мобильный процессор без крышки, предохраняющий хрупкий кристалл от механических повреждений.

Материнская плата вместе с процессором и радиатором стоит немного больше 1900 рублей. Это эффектная цена, которая сразу переводит плату в категорию Entry-Level, заодно вытесняя оттуда более крупные платы формата microATX. Поскольку реальная цена примерено одинакова для обеих плат, то сначала изучим самую новую плату - D201GLY2. Intel D201GLY2 D201GLY2A

На D201GLY2 установлен процессор Celeron 220, который выполнен по технологии 65 нм на современном 64-разрядном ядре Core 2. Процессор имеет одно вычислительное ядро, кэш 512 Kбайт, шину 533 MHz и работает на частоте 1,2 GHz. Несмотря на малую частоту, это весьма производительный процессор, в Super PI и отдельных тестах Everest обгоняющий хит недалекого прошлого - Pentium 4/2400, частота которого в два раза выше! Заявленное максимальное тепловыделение процессора всего 19 ватт, а реальное и того меньше, так что первая ревизия платы D201GLY2 даже обходится без собственного вентилятора.

Радиатор процессора в D201GLY2 охлаждается за счет потока воздуха, создаваемого корпусным вентилятором или вентилятором блока питания. На эту первую ревизию были нарекания как из-за того, что "разработчики" самосборных компьютеров не всегда обеспечивают необходимую вентиляцию. В одном известном мне случае компьютер собрали внутри ... дивана, и это еще не самый экзотический вариант!

Вторая ревизия платы - D201GLY2A имеет маленький вентилятор, к сожалению, немного шумный. Его обороты явно избыточны, поэтому вентилятор можно поставить на регулятор или подключить к 5V вместо штатных 12V. Он будет едва крутиться - но и этого хватит для того, чтобы сбить температуру процессора до оптимальных 40-60 градусов. А шума не будет вообще, так что Вы даже не заметите, когда вентилятор по старости совсем остановится... Компьютер будет работать как прежде, просто процессор нагреется сильнее, под тяжелыми тестами температура его ядра может дойти до 90 градусов. К вопросу о выборе варианта платы стоит заметить, что чем меньше нагревается процессор, тем дольше он прослужит, так что любой, даже самый жалкий вентилятор будет полезным к нему дополнением.

В отличие от процессора, северный мост платы выполнен на антикварном чипе SiS 662. Он одноканальный, c графическим ядром Xabre 200 класса DirectX 7, производительностью около 1600 единиц 3D Mark и максимальным разрешением 2048х1536x32x75Hz (проверено до 1600x1200). Видео аналоговое, через разъем VGA. Удивительно, но при такой низкой производительности северный мост греется сильнее процессора! И при этом радиатор у него - минимальный. Разработчики так решили потому, что северный мост и под маленьким радиатором укладывается в свои температурные пределы (а большой радиатор, к слову, не особенно помогает снизить его температуру).

Северный мост SiS поддерживает несколько планок памяти типа DDR2, но на плате нашлось место только для одной. Максимальный объем памяти заявлен как 1 гигабайт, хотя по непроверенным отзывам в Интернете, распознается и двухсторонняя планка на 2 гигабайта. Частота памяти ограничена величиной DDR2/533, независимо от фактически установленного модуля. Утешимся тем, что нам не придется выбирать между DDR2/533, 667 и 800, пересчитывая рубли в кармане. Сразу берем самую дешевую гиговую планку от бренда - и вперед. Я не случайно сказал о бренде - плата разгоняется, пригодится :).

Intel D201GLY backplate Функции южного моста выполняет чип SiS 964. Поддержки RAID нет. Разъемы предусмотрены по минимуму - 1 PCI, 1 IDE, 2 Serial ATA/150, 6 USB 2.0, из которых 2 выведены на заднюю панель, а остальные 4 можно вывести на переднюю панель или планку. Что еще? Традиционные порты PS/2, COM, LPT, LAN 10/100, двухканальное (фу!) аудио AD 1888. Порта HDMI, понятное дело, нет - вместо него обещана опция S-Video, которой тоже нет. Ревизии платы с S-Video называются D201GLY2T и D201GLY2TA. Обычно платы Mini-ITX имеют более богатое оснащение, но у этой платы оснащение - не главное, ее вытягивает процессор.

Более старый вариант платы D201GLY имеет процессор Celeron 215 на 65 нм ядре предыдущего поколения - 32-разрядном Core Solo. Его частота повыше - 1,33 GHz, но быстрее он от этого не работает - это не знаменитый Core 2, а всего лишь скромный потомок Pentium M. Кроме 32-разрядного процессора, плата D201GLY имеет еще одно существенное ограничение - на ней нет портов Serial ATA. Разводка под Serial ATA есть, но соответствующих разъемов нет и подпаивать их бесполезно, потому что южный мост в данном случае - SiS 964L, он изначально лишен этой важной функции. В остальном эта плата такая же, как D201GLY2A с вентилятором.

BIOS у всех вариантов платы один и тот же, различаются только фабрично прошитые версии, которые все время обновляются. Про него ничего особенного напишешь - Inlel он и есть Intel. Разве что в последних версиях 0129 и 0134 заработала установка параметров памяти и появился System Fan Control, впрочем, какой-то недоделанный - обороты вентилятора быстро выходят в максимум и такими остаются до перезагрузки. Поэтому регулировать вентилятор лучше каким-либо другим способом. Генератор тактовой частоты - ICS 9LPR604, это для тех, кто знает, что он подцепляется через SetFSB 2.0.b.19j, а также CPUCool 8.0.6 (сейчас уже вышли более новые версии этих программ). Разгон пока работает косо, через краш-резет, так что писать инструкции на эту тему я не буду, во избежание жалоб на отказавшую операционную систему.

Интересно, что размер Intel-овских плат нестандартный: 17.145x17.145 сантиметров (чувствуете разницу?) и сама Intel относит их к формату microATX(!), что вносит определенную сумятицу в прайсы. Формально, наверное, так оно и есть, потому что в стандарте microATX оговорены верхние размеры. А к Mini-ITX эти платы отнести вроде как нельзя, потому что они получились почти на полтора миллиметра больше - впрочем, это не мешает им вставать в Mini-ITX корпуса, потому что сколько-то миллиметров допуска там всегда есть. Если бы я очень не уважал фирму Intel, то мог бы подумать, что она таким маневром ловко обходит патентные ограничения :).

В мае 2008 году Intel обещает новую плату такого же формата. Для нее создан 45 нм процессор Atom Diamondville, который будет выпускаться в одноядерном (Celeron 230) и двухъядерном исполнении. Ожидается, что он будет иметь частоту 1,6 GHz, шину 533 MHz и невероятно низкое энергопотребление - всего 4 ватта на ядро. Но производительность будет не особенно высокой, потому что процессор строится на упрощенном ядре с микроархитектурой Silverthorne (http://itc.ua/node/30411/). Производительность этого нового микропроцессора ниже, чем у Celeron 220, но он частично отыгрывается на многопоточных приложения благодаря поддержки технологии HyperThreading. В качестве системной логики выступит чипсет Intel 945GC или SiS 671/968. Чипы от SiS имеют меньшее энергопотребление: 8 ватт против 22 ватт у Intel, что лучше соответствует заявленной цели создания экономичного компьютера. Оба видеоакселератора поддерживают DirectX 9, чтобы выполнить требования Microsoft Vista Basic Logo.

3. Дисковая подсистема на карте памяти Compact Flash TrueIDE

При работе в Интернете и офисных приложениях быстрая дисковая подсистема, пожалуй, даже более важна, чем высокопроизводительный процессор. Посмотрим, что можно поставить в малогабаритную систему.

  1. Десктоповый винчестер 3,5" - получаем высокую производительность и наилучшее соотношение объем/стоимость, порядка 10 рублей за гигабайт и даже ниже. Но имейте в виду, что у маленьких компьютеров нет шумоизоляции - поэтому для них нужен винчестер с небольшим фоновым шумом, на уровне 25-26 dB. А еще десктоповые винчестеры хорошо греются и нуждаются в соответствующей вентиляции. Среди других их недостатков - вес и хрупкость - винчестеры 3,5" плохо переносят ударные перегрузки. Поэтому они все-таки лучше подходят для больших компьютеров, которые всю жизнь стоят на одном месте и ездят только в мастерскую.

  2. Мобильный винчестер 2,5" - эта техника изначально приспособлена к работе в маленьком компьютере. Мобильные винчестеры невесомые, прочные, экономичные и (обычно) почти бесшумные. Показатель объем/стоимость 15-20 рублей за гигабайт - тоже неплохо. Но есть один недостаток - по производительности всегда незачет. А если мобильный винчестер имеет параллельный интерфейс, то для его подключения потребуется переходник IDE 40-44 pin. Хорошо еще, что мобильные винчестеры Serial ATA подключаются обычным образом.

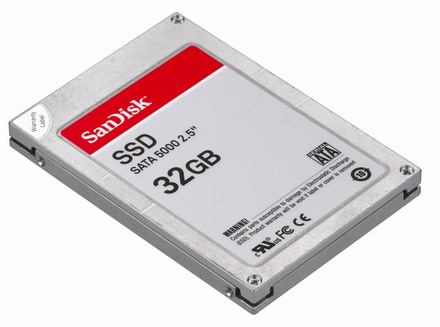

    SanDisk SSD SATA 5000 2,5
  3. Винчестер SSD - шикарно, шикарно! Если устраивает небольшой объем памяти - до 32-64 гигабайт и есть много денег, то получится совершенно бесшумный диск, на котором все летает. SSD винчестеры не имеют себе равных по быстродействию! Они не ломаются от ударов и надежно работают при тряске - Вам не придется прерывать работу, если вдруг случится землетрясение 8).

А теперь расскажем, как самим собрать маленький, но очень дешевый SSD диск. Для этого нам потребуется скоростная карта памяти Compact Flash и переходник IDE-Compact Flash с поддержкой DMA.

  1. Карта памяти Compact Flash - это старожил на рынке карт памяти. Сейчас они не в славе из-за больших по тамошним меркам размеров и ненадежного 50-pin интерфейса - но именно в нем, интерфейсе и заключается наш интерес! Его создали на основе PCMCIA/IDE, поэтому карта Compact Flash - это готовый твердотельный IDE накопитель. Чтобы на нее можно было поставить Windows XP - достаточно, чтобы она работала в т.н. фиксированном режиме TrueIDE, т.е. распознавалась операционной системой как фиксированный, а не съемный диск. Transcend CF 266x 8G А для того, чтобы операционная система загружалась и работала быстро, карта Compact Flash должна поддерживать один из режимов обмена данными Utlra DMA. Последнему условию отвечают только самые быстрые карты Compact Flash, поскольку более медленные работают в режиме Multiword DMA, который для Windows не подходит. В числе подходящих карт - линейки Transcend CF 266x, A-Data 266x и Kingson Ultimate 266x, работающие в режимах до Ultra DMA 4 (66 Мбайт/сек). Не подходит SanDisk Extreme - она хоть и работает в режиме Ultra DMA 4, но прошита, как съемный накопитель. Вот более полный список карт c Ultra DMA: http://www.hjreggel.net/cardspeed/cs_udmacf.html (подходят те карты, у которых ATA Type указано "Fixed"). Отметим, что недорогие карты со скоростью 200x и ниже, например, Transcend 133x Ultra Speed делаются на технологии MLC, которая дает резкие провалы скорости при записи небольших файлов. Windows XP ставится на них несколько часов. Использовать эти карты не рекомендуется, хотя формально они отвечают нашим требованиям.

  2. Переходник IDE-Compact Flash - хватит самого дешевого, за 200-300 рублей. Это пассивный переходник, т.е. никаких контроллеров на нем нет, а могут быть разные переключатели, индикаторы и еще преобразователь напряжения для тех карт памяти, которые работают не от 5V, а от 3.3V. Преобразователь напряжения в нашем случае не требуется, потому что карты A-Data и Transcend 266x воспринимают оба напряжения. К материнской плате переходники могут подключаться двумя способами - через шлейф IDE или прямо в разъем IDE. Прямо в разъем выглядит проще, но на шлейф можно подключить еще и оптический привод, который пригодится для установки операционной системы. IDE CF Espada ADIDE2CF-A2 Заметим, что карта памяти в пассивном переходнике перестает быть съемным устройством, ее нельзя устанавливать и удалять во время работы компьютера.

    Напоследок, еще одно вроде бы простое условие - от переходника требуется поддержка режима DMA. Всего-то надо развести на нем линии dmarq и dmack, но нет - переходники Espada, которые можно приобрести в наших компьютерных магазинах, DMA не поддерживают! Здесь есть два варианта - привезти из-за границы "правильный" переходник, как CFDISK.1E или CFDISK.2G - или переделать имеющийся, по методике, которую можно найти в Интернете.

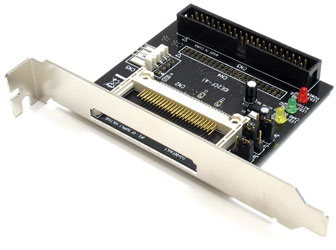

Для переделки выберем переходник Epsada ADIDE2CF-A2, который подключается к шлейфу IDE и получает питание от разъема дисковода (другой похожий переходник, Espada ADIDE2CF-B1 подключается в разъем IDE). Для его переделки нам потребуется острая отвертка и паяльник. В предпринимаемом нами деле пайка простая, а самый ответственный момент заключается в ковырянии отверткой.

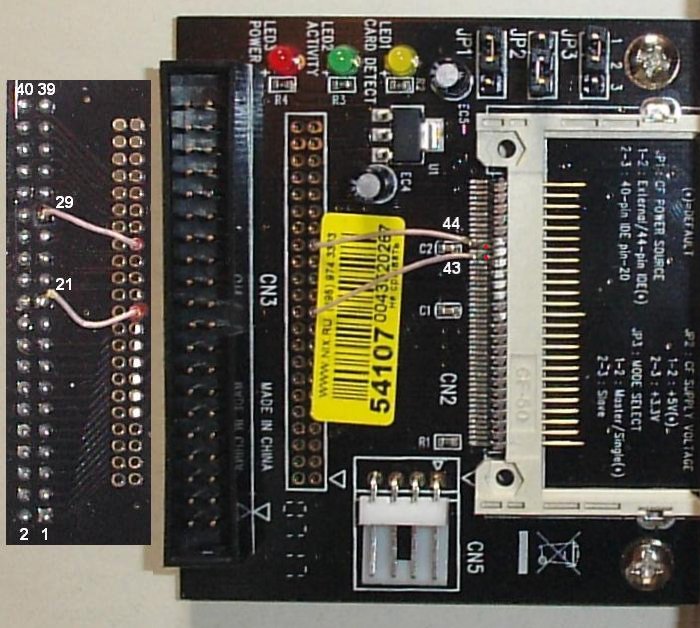

IDE CF Espada ADIDE2CF-A2 DMA mod Проделаем следующее:
 - Отделим контакты CF 43 и 44 от платы переходника
 - Соединим контакты
    CF 43 и IDE 21 dmarq
    CF 44 и IDE 29 dmack

В верхнем ряду CF находятся контакты 1-25, а в нижнем ряду - контакты 26-50, на плате переходника они распаяны в чередующемся порядке. Контакты 43 и 44, которые надо отделить, расположены в нижнем ряду. 43-й контакт на плате не разведен, а 44 подведен к конденсатору C2. Не нагревайте эти контакты паяльником, потому что он отпаяет и соседние контакты, потом их очень трудно будет подпаять обратно. Берем отвертку и аккуратно отковыриваем пайку, пока контакты не отстанут от платы - сначала один, а затем другой. Потом осторожно выпрямляем контакты, чтобы к ним было удобно подпаиваться, подкладываем под них картонку, чтобы не капнуть на соседние контакты и припаиваем два проводника.

Не перекрещивая, переводим проводники на другую сторону платы (в случае ADIDE2CF-A2) и подпаиваем их к контактам IDE. Контакты IDE нумеруются иначе - четные в одном ряду и нечетные в другом. Интересующие нас контакты на плате не разведены.

Отметим, что переходник Epsada ADIDE2CF-A2 рассчитан на подключение 40-жильного шлейфа IDE, т.к. на разъеме переходника имеется 20-й контакт. Если этот контакт удалить, то можно подключить скоростной 80-жильный шлейф IDE - но бороться за это не обязательно. 40-жильный шлейф IDE ограничит скорость обмена режимом Ultra DMA 2 (33 Мбайт/cек) при том, что карта Compact Flash 266x сама по себе работает не быстрее 40 Мбайт/сек. При подключении двух устройств на 40-жильный шлейф Master ставится в середину, а Slave - в конец, т.е. наоборот по сравнению с 80-жильным шлейфом.

И еще один важный момент. Если Вы установили Windows XP до перепайки переходника, то она перешла в очень медленный режим PIO mode 4. Сама она из этого ступора не выйдет. Помогите ей - запустите regedit, войдите в раздел HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Class\{4D36E96A-E325-11CE-BFC1-08002BE10318}\0001 или 0002 (последняя цифра - это номер канала IDE) и найдите параметры MasterDeviceTimingModeAllowed и SlaveDeviceTimingModeAllowed. При загрузке в PIO mode один или оба параметра будут сброшены в 1f. Впишите вместо этого ffffffff и перезагрузитесь.

Получилось? Теперь у нас есть самодельный SSD по последнему слову техники. Минимальный объем карты, требуемый для установки Windows XP и Office, составляет всего 2 гигабайта - такой SSD в сборе стоит 1500 рублей. Я именно на нем сейчас и работаю. Windows XP SP2 на моем миникомпьютере загружается за 30 секунд, Word 2003 стартует за секунду (а как на Вашем четырехядерном?). Но с учетом дальнейшей закачки обновлений и установки сервис-паков лучше, конечно, приобрести карту побольше.

4. Микрогабаритный блок питания

Компьютеры на базе Mini-ITX обычно имеют низкое энергопотребление. Не являются исключением и обсуждаемые нами платы Intel - по данным http://resources.mini-box.com/online/MBD-I-D201GLY/intel-d201gly-power-consumption.html они сами по себе, без учета винчестеров и прочей периферии, берут меньше 30 ватт. Это, конечно, не значит, что для старта платы хватит 30-ваттного адаптера, но даже самый слабый 200-ваттный блок питания ATX перекроет ее потребности в несколько раз.

Раз выходная мощность блока питания не имеет значения, то на первый план выходят другие его характеристики, которые обычно считаются второстепенными - габарит и шумность. Многим нравятся блоки питания FSP малого формата (SFF). Их полезное свойство - регулятор "Noise Killer" ("уничтожитель шума"), который сбрасывает обороты вентилятора под небольшой нагрузкой. Данную пометку можно найти на этикетке блока питания. Но, к сожалению, надпись "Noise Killer" - это не акустическая характеристика, она ни к чему конкретному разработчика не обязывает. Не всегда вентилятор отрегулирован так, чтобы выдерживать уровень 24 dB при длительной работе - только в этом случае блок питания можно считать малошумным.

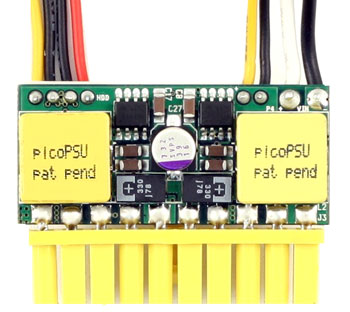

picoPSU-90

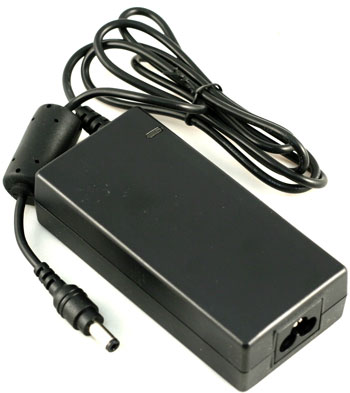

60W AC-DC Power Adapter
Поэтому обсудим безвентиляторный вариант. На мой взгляд, оптимальным является сочетание "ноутбучного" адаптера питания AC-DC 12V и микрогабаритного блока питания DC-DC ATX, который устанавливается прямо в разъем питания материнской платы. Блок питания берет 12V от "ноутбучного" адаптера питания и формирует требуемые по стандарту ATX дополнительные напряжения 5V, 3.3V и другие. Комплект минимальной мощности, проверенный с платами Intel D201GLY, включает в себя стабилизированный AC-DC 60W и DC-DC ATX picoPSU-90. Этот комплект стоит за рубежом менее 50 долларов.

Я применяю для этой же цели блок питания PW-200M, который заказываю через Prosoft. Как и picoPSU-90, PW-200M пропускает 12V без преобразования, поэтому ему требуется стабилизированное входное напряжение с допуском 5% (автомобильная сеть, к примеру - не подойдет). PW-200M Источником стабилизированных 12V служит универсальный адаптер ACME Power CH-1611 с выходной мощностью 75W. Будьте внимательны - у этого адаптера есть регулятор 12-20V, ставьте его в положение 12V.

Блок питания PW-200M оборудован двумя разъемами Molex, одним разъемом дисковода и еще двумя штырьками +5V/GND, к которым я подключаю вентилятор процессора. К сожалению нет четырехконтактного вывода ATX 12V, есть только гнезда на плате адаптера, куда его надо подпаивать. Или можно сделать переходник Molex-ATX 12V, чтобы не терять гарантию. Проигнорировать вывод 12V нельзя - особенности разводки платы Intel D201GLY таковы, что без него она не работает.

Интересно отметить, что некоторые VIA-шные материнские платы получают питание с ввода DC 12V на планке задних портов, а остальные необходимые напряжения формируют сами. Понятно, что таким платам преобразователь DC-DC ATX уже не нужен, им хватает "ноутбучного" адаптера питания.

5. Корпуса формата Mini-ITX объемом от 2 до 5 литров

Объем корпусов Mini-ITX измеряют в литрах. Минимально возможный объем можно оценить так: 17,4*17,4*5,4 ≈ 1635 куб.см = 1,653 л. Здесь 17 см - размер платы, 5 см - высота планки задних портов, 0,4 см - допуски.

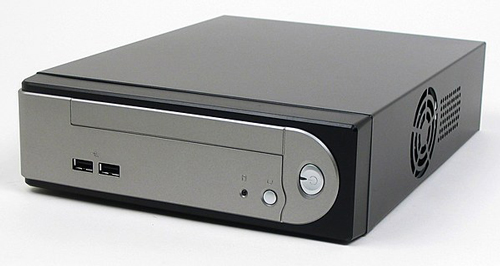

Morex M200 M300 Mini-ITX cases

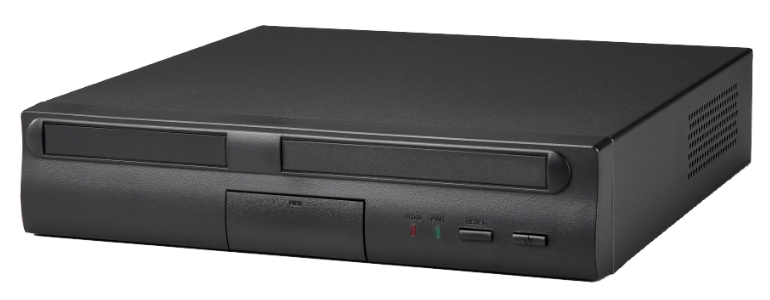

Morex 3677 Mini-ITX case

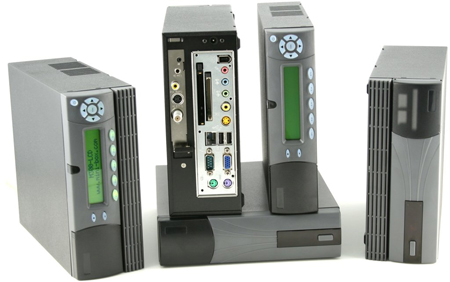

Популярные Mini-ITX корпуса Morex имеют объем от 2,5 до 5 литров. Самые малые 2,5-литровые корпуса выпускаются в серии M200. Там помещается только сама плата и 2 накопителя 2,5". Оптический привод и карты расширения ставить некуда - эти возможности появляются при увеличении объема до 3,7 литров, и то по отдельности. В корпусах серии M300 карта расширения ставится через райзер параллельно системной плате и может быть полноразмерной. А в корпусах серии 36xx вместо карты расширения выделяется место для установки тонкого оптического привода. И только 5-литровые корпуса серии 27xx позволяют одновременно установить тонкий оптический привод, до 2-x полноразмерных карт расширения и даже имеют 3,5" отсек! В сериях Morex 36xx и 27xx есть модели, специально рассчитанные на установку материнских плат Intel. Эти модели имеют пометку P4, они оснащаются 150-ваттным адаптером и блоком питания PDB150R.

VESA PC Morex 2799 P4 Mini-ITX case

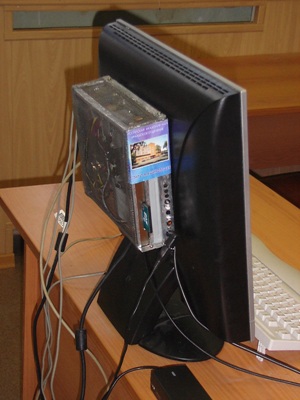

А справа мой собственный стенд, на котором я испытываю оборудование для этой статьи. Корпус сделан вручную, чтобы его можно было поставить на стол или повесить сзади на монитор. Материал корпуса - металл и металлическая сетка, для лучшего экранирования и пассивной вентиляции. Вес системного блока - всего 850 грамм, объем 2,5 литра. Установлены Windows XP, Office 2003, TrackMania Nations :).

Комплект, без учета стоимости программ, обошелся примерно в 7000 рублей:
  • плата Intel D201GLY (Celeron 215 1.33@1.66)
  • (2000р)
  • AC-DC адаптер ACME Power CH-P1611 12-20V 75W
  • (1200р)
  • DC-DC адаптер PW-200M с припаянным 12V выводом
  • (1800р)
  • память 1G DDR2/667 Hynix
  • (600р)
  • диск 2G Transend CF 266x
  • (1200р)
  • переходник IDE-CF Espada ADIDE2CF-A2 перепаянный под DMA
  • (300р)

    Заключение

    Полагаю, теперь Вы имеете представление о том, что можно делать в формате Mini-ITX - и оценили скрытые возможности стандарта ATX, на основе которого разработан этот маленький формат. Да, на основе общепринятого стандарта можно собирать не только громоздкие ящики, но и маленькие элегантные компьютеры! И при этом мы сохраняем все бонусы стандарта в виде низких цен, возможности сборки техники под заказ и последующей свободной модернизации. Дело за малым - наличием у поставщиков всех необходимых комплектующих.

    Но значит ли это, что стандарт ATX вместе со своими производными - DTX, Mini-ITX и другими будет доминировать и в дальнейшем? В ближайшем будущем - определенно, да. А что касается перспективы, то уже предложены конструкции и концепции, которые подводят черту под его долгим безраздельным господством. В Интернете можно найти упоминания о литровых и даже пол-литровых компьютерах, которые в принципе нельзя сделать по ATX-подобным стандартам. Эти компьютеры пока имеют очень слабые процессоры, но иные из них уже запускают Windows XP. А на одном недавнем семинаре фирмы Microsoft прозвучала идея о том, что компьютеры будущего будут делаться в виде коммуникаторов, подключаемых к большим мониторам через стандартную док-станцию. Если эта идея будет реализована, то у Mini-ITX от Intel появится сильная альтернатива - а у самого Intel-а появится стимул поставить на свою плату многоядерный процессор :).
